3D-CAD＋3次元測定器
3D-CAD活用により詳細設計から製作手順の見える化を行い、不適合ゼロを目指します。
3D-CADデータに3次元測定器のスキャンデータを重ねることで様々な公差検証が容易に行えます。

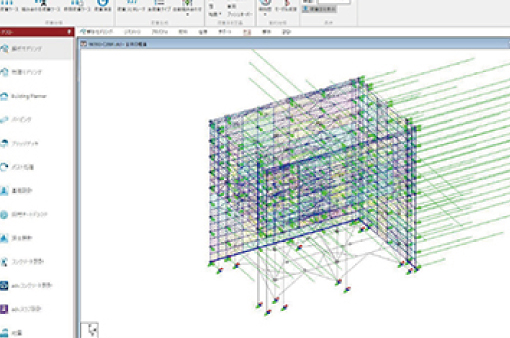

■3D-CAD（テクラ）

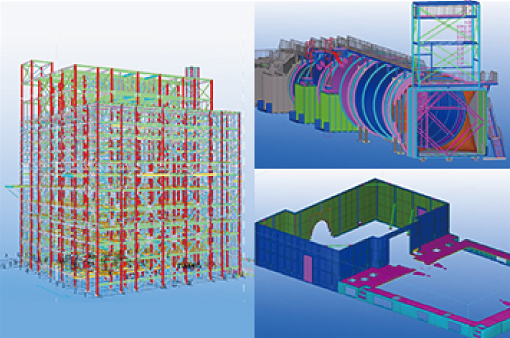

■3D-CAD導入事例
①プラント関係（鉄骨、歩廊）
②煙突、角丸ダクト、ラギング
③ケーシング類
詳細設計（鉄骨・歩道、防音壁、ダクト）

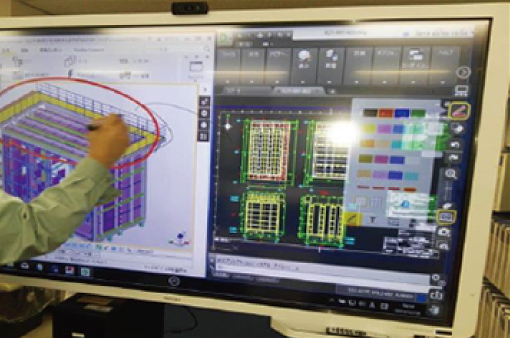

顧客とオンラインで設計レビューの実施により、3Dモデルによる問題点の早期発見を実現。
■3次元測定機（非接触）

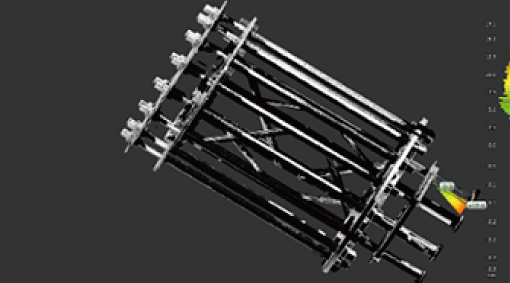

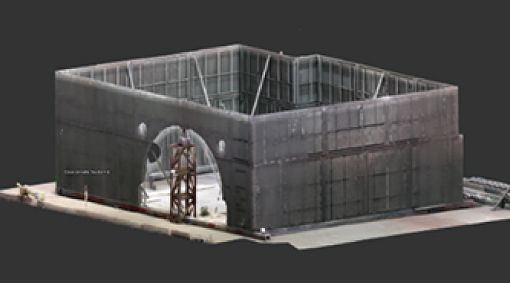

3D設計モデルとの比較検証大型製品にも活用

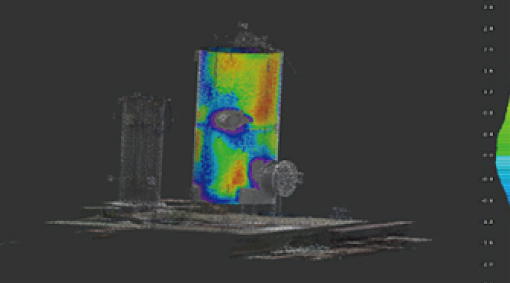

タンクの真円度や歪測定
類似製品や同一製品の比較検証
3D-CAD、3次元測定機の6つのメリットmerit
1
合体データ（モデル・過去データ）との比較
2
誤差チェック
3
検査の難しい箇所も測定可能（検査制度アップ）
4
仮組短縮（データ上で仮組確認）
5
3Dモデルによる問題早期発見（着手前）
6
部材リスト自動算出による時間短縮
資料は以下のボタンよりダウンロードください。
3D-CAD 、3次元測定機資料ダウンロード
